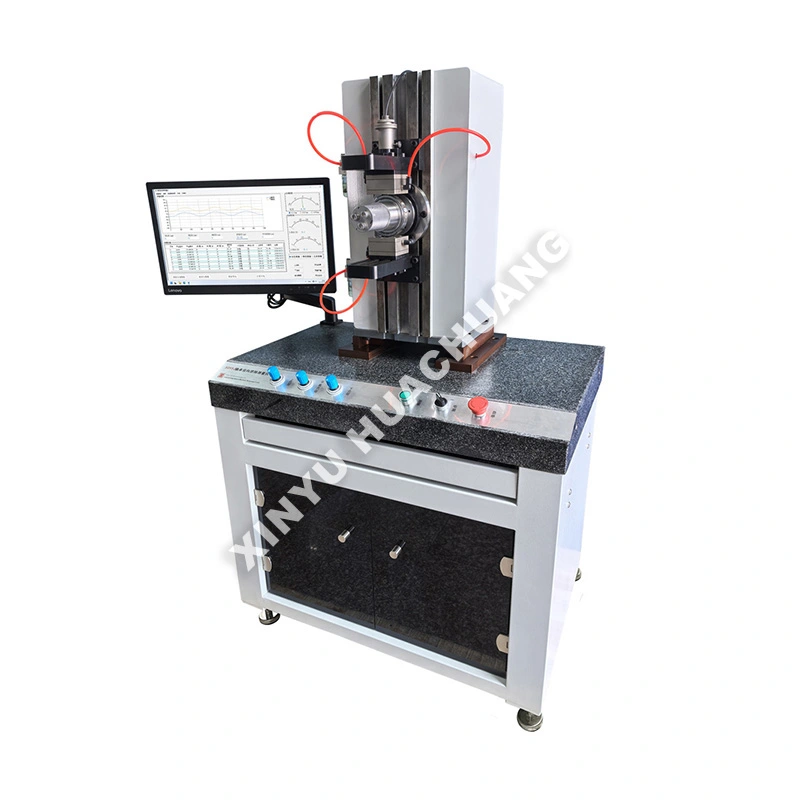

Aksiaalivälyksen mittauslaite laakereita varten

XINYU HUACHUANG aksiaalivälyksen mittauslaite laakereille on erittäin tarkka, puoliautomaattinen testauslaite, joka on erityisesti suunniteltu arvioimaan vierintälaakerien sisäinen aksiaalinen välys. Tämä laakereille suunniteltu aksiaalinen välysmittauslaite, joka on suunniteltu täyttämään tiukat kansainväliset standardit, mittaa tarkasti standardoituja aksiaalisia mittauskuormia mikrosiirtymien mittaamiseksi. Varustettu älykkäällä PLC-automaatiolla ja erittäin herkillä antureilla, se varmistaa turvallisen ja luotettavan toiminnan samalla kun se toimittaa erittäin toistettavaa tietoa T&K:ta, laadunvalvontaa ja valmistussertifiointia varten.

Toimintaperiaate

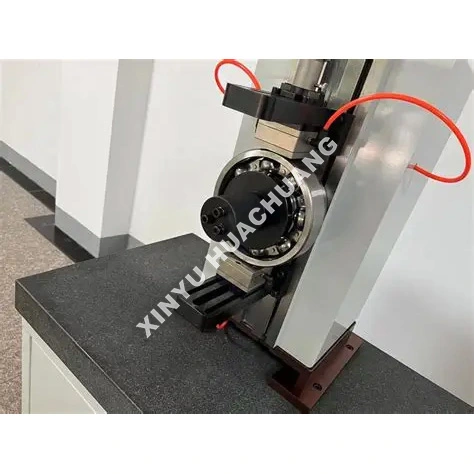

Aksiaalinen välysmittauslaite laakereille toimii dynaamisella, kuormittamattomalla mittausperiaatteella. Laakerin ulkorengas on tukevasti kiinnitetty ja kiristetty, kun taas sisärenkaaseen kohdistuu tarkka aksiaalinen mittauskuorma. Erittäin herkät siirtymäanturit tallentavat vierintäelementtien aksiaalisen liikkeen niiden kulkiessa kuormitusalueen läpi. Järjestelmä käyttää differentiaalialgoritmeja poistaakseen automaattisesti geometriset virheet ja laskee todellisen aksiaalivälyksen ilman muodonmuutoksen kompensointia.

Mitkä ovat erottuvat edut?

● High Precision Measurement: Sisältää huippuluokan induktiivisia antureita, joiden staattinen toistettavuus on <1,5 μm ja dynaaminen toistettavuus <2,5 μm.

● Automaattinen lataus: Pneumaattinen tai moottoroitu lataus varmistaa tasaiset, standardoidut mittausvoimat ja eliminoi manuaaliset virheet.

● Älykäs tietojenkäsittely: Laskee automaattisesti keskimääräisen välyksen, tunnistaa kiertohäiriöt ja luo SPC/CPK-tilastoraportteja.

● Vankka ja turvallinen rakenne: Rakennettu jäykällä mekaanisella rungolla, ja siinä on automaattinen kalibrointi standardinmukaisia ​​referenssiosia vastaan ​​pitkän aikavälin tarkkuuden säilyttämiseksi.

● Monipuolinen yhteensopivuus: Modulaarinen kiinnitys mahdollistaa nopean vaihdon eri laakerityyppien testaamiseksi urakuulalaakereista kartiorullalaakereihin.

Tekniset tiedot

Missä sitä voidaan käyttää?

● Laakereiden valmistus: 100 % inline- tai offline-laatutarkastus syväurakuula-, lieriörulla- ja kartiorullalaakereille.

● Automotive & Aerospace: Pyörien napojen, vaihteistojen ja turbiinimoottorien saapuvan laadunvalvonta (IQC) ja kokoonpanotarkastus.

● Precision Machinery: Vähäys- ja pariliitosvalinta erittäin tarkkoihin työstökoneiden karoihin ja robotiikkaan.

● Huolto & MRO: Laakerien kunnon ja välyksen arviointi laitteiston huollon aikana.

Käyttöä koskevat varotoimet

● Näytteen valmistelu: Puhdista laakeri aina perusteellisesti poistaaksesi ruosteenestoaineet tai rasvat, jotka voivat vaikuttaa mikromittaukseen.

● Terminen tasapaino: Anna sekä instrumentin että laakerin tottua huoneenlämpötilaan (20±5℃) ennen testausta.

● Oikea kohdistus: Varmista, että laakeri on täysin tasaisesti kiinnittimessä, jotta vältetään ulkorenkaan kallistuksesta johtuvat väärät lukemat.

● Kalibrointi: Suorita automaattinen kalibrointi rutiini vakiovertailulaakereilla jokaisen työvuoron alussa.

Huolto-opas

● Päivittäin: Pyyhi mittauslaitteet ja anturikynä puhtaalla, nukkaamattomalla liinalla. Tarkista pneumaattinen ilmanpaine (jos sellainen on) ja tyhjennä kosteus suodattimesta.

● Viikoittain/kuukausittain: Tarkista, että pyörivä kara ja latausvivut toimivat sujuvasti. Levitä tippa kevyttä koneöljyä mekaanisiin nivelpisteisiin suosituksen mukaisesti.

● Neljännesvuosittain: Suorita täydellinen järjestelmän kalibrointi käyttämällä sertifioituja vakiovälyslohkoja lineaarisuuden ja vahvistustarkkuuden tarkistamiseksi.

● Ympäristön hallinta: Pidä laite etäällä raskaista tärisevistä koneista, voimakkaista magneettikentistä ja suorasta auringonpaisteesta mittauksen vakauden säilyttämiseksi.

Tuki, joka pitää sinut itsevarmana

XINYU HUACHUANG on sitoutunut tarjoamaan kattavaa ja luotettavaa myynnin jälkeistä tukea varmistaaksemme laitteidesi jatkuvan ja tehokkaan toiminnan. Asiantunteva palvelutiimimme on aina valmis auttamaan sinua.

Kattava takuu

Ylpeänä tarjoamme laitteillemme kahden vuoden takuun. Tänä aikana tarjoamme ilmaisia ​​huolto- ja korjauspalveluita kaikkiin laatuun liittyviin ongelmiin, lukuun ottamatta virheellisestä toiminnasta, luvattomista muutoksista tai ylivoimaisesta esteestä johtuvia. Kahden vuoden takuuajan ylittäville laitteille tarjoamme edelleen elinikäisiä huoltopalveluita veloittamalla vain varaosista ja työstä.

Nopea reagointimekanismi

Tarjoamme 7 × 24 tunnin ammattitaitoista puhelintukea. Saatuaan vikailmoituksen tekninen tiimimme vastaa 24 tunnin kuluessa ja tarjoaa toimivan ratkaisun. Jos tarvitaan huoltopalvelua paikan päällä, ammattitaitoiset insinöörimme saapuvat laitoksellesi viikon kuluessa. Erikoistilanteissa, joissa laitetta ei voida korjata, vaihdamme sen ehdoitta uuteen yksikköön tai tarjoamme korvaavan laitteen kahden vuoden takuuaikana tai ryhdymme tarvittaviin toimenpiteisiin normaalin toiminnan palauttamiseksi.

Usein kysytyt kysymykset (FAQ)

Q1: Mikä on aksiaalinen välys ja miten se eroaa säteittäisestä välyksestä?

V: Aksiaalinen välys on kokonaisetäisyys, jonka laakerin sisärengas voi liikkua aksiaalisesti (akselin akselia pitkin) suhteessa ulkorenkaaseen, kun ulkoista kuormaa ei kohdistu. Kun säteittäinen välys mittaa liikettä kohtisuorassa akseliin nähden, aksiaalinen välys mittaa akselin suuntaista liikettä. Molemmat välykset vaikuttavat laakerien suorituskykyyn, mutta aksiaalinen välys on erityisen kriittinen työntövoimalla kuormitetuissa sovelluksissa, kuten vaihteistoissa ja pystysuuntaisissa pumpuissa.

Q2: Kuinka instrumentin dynaaminen mittausperiaate varmistaa tarkkuuden?

V: Ulkorengas on tukevasti kiinnitetty ja kiristetty samalla kun sisärenkaaseen kohdistuu tarkka aksiaalinen mittauskuorma. Erittäin herkät siirtymäanturit tallentavat vierintäelementtien aksiaalisen liikkeen niiden kulkiessa kuormitusalueen läpi. Järjestelmä käyttää differentiaalialgoritmeja automaattisesti eliminoimaan geometriset virheet, kuten pinnan juoksun ja häkin huojunnan, laskemalla todellisen aksiaalisen välyksen ilman muodonmuutoksen kompensointia.

Q3: Miksi aksiaalinen välys on erityisen tärkeä kulmakoskettimille ja kartiorullalaakereille?

V: Kulmakosketin- ja kartiorullalaakerit on suunniteltu kantamaan yhdistettyjä radiaalisia ja aksiaalisia kuormia. Niiden aksiaalinen välys määrää suoraan vierintäelementtien ja kulkuteiden välisen kosketuskulman, mikä puolestaan ​​säätelee kuorman jakautumista, jäykkyyttä ja lämmöntuotantoa. Väärä aksiaalinen välys näissä laakerityypeissä johtaa epätasaiseen kuormituksen jakautumiseen, ennenaikaiseen halkeamiseen ja katastrofaaliseen vikaan.

Q4: Voidaanko tätä laitetta käyttää säteittäisen välyksen mittauslaitteen rinnalla täydelliseen laakerin tarkastukseen?

V: Kyllä. Yhdessä radiaali- ja aksiaalivälysinstrumentit tarjoavat kattavan laakerin välysprofiilin. Monet laakerin tekniset tiedot edellyttävät molempien arvojen tarkistamista. Molempien instrumenttien käyttäminen peräkkäin samassa laakerissa antaa täydellisen kuvan sisäisestä geometriasta ja varmistaa, että laakeri täyttää kaikki välysvaatimukset.

Q5: Miten laite tukee saapuvaa tarkastusta ja vika-analyysiä?

V: Saapuvan tarkastuksen yhteydessä laite varmistaa ennen asennusta, että uudet laakerit täyttävät määritellyn aksiaalivälysryhmän, mikä estää kalliita kokoonpanon uudelleenkäsittelyjä. Vikaanalyysiä varten palautettujen tai kenttävikaisten laakereiden aksiaalivälyksen mittaus auttaa määrittämään, oliko väärä välys myötävaikuttava tekijä, mikä tukee perussyyn tutkintaa ja korjaavia toimia.
