Kaasun matalan lämpötilan paineistettu tislausyksikkö

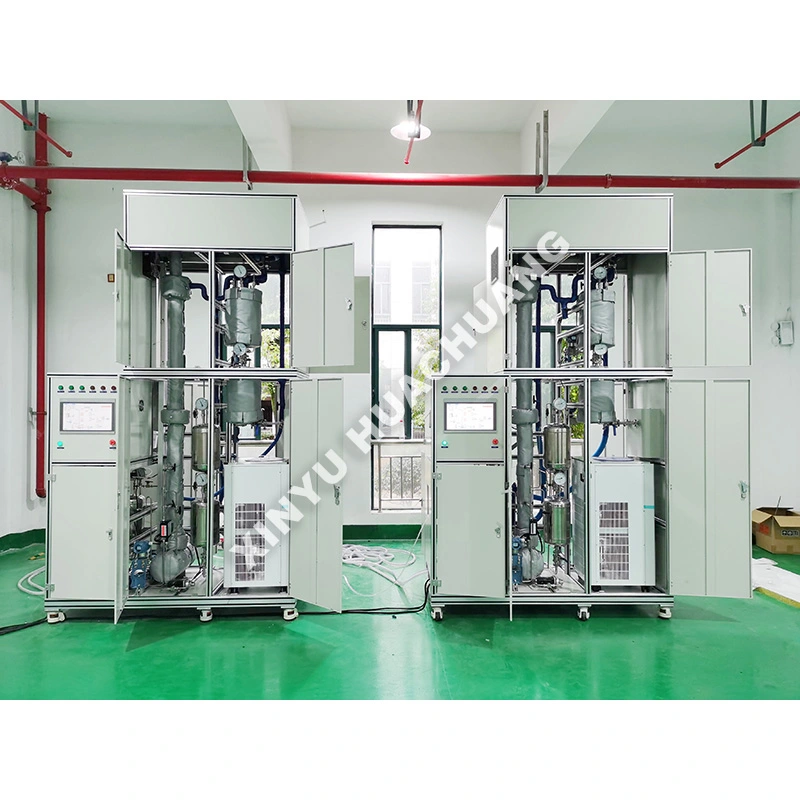

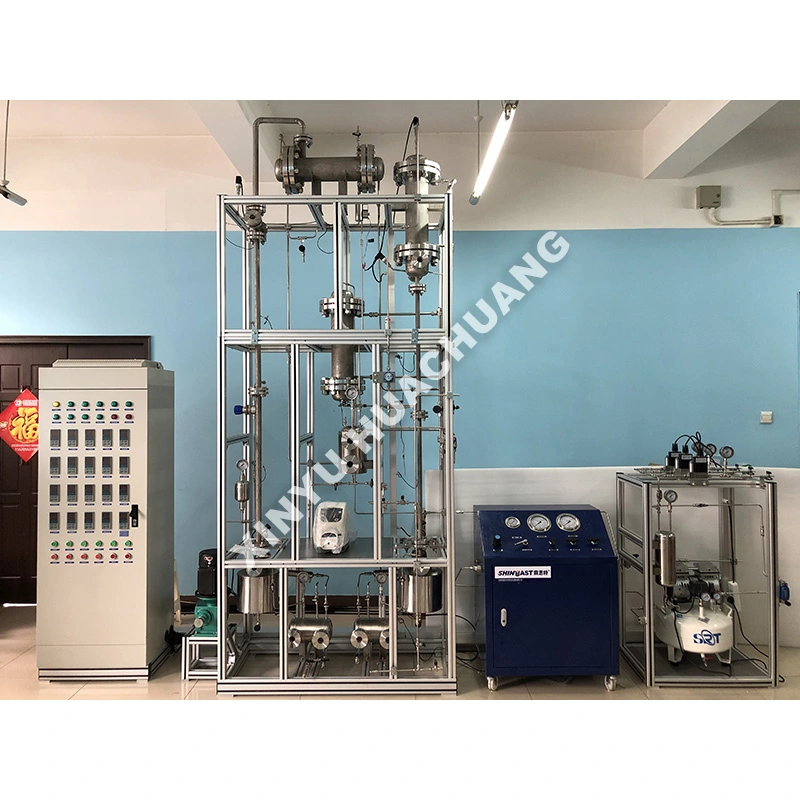

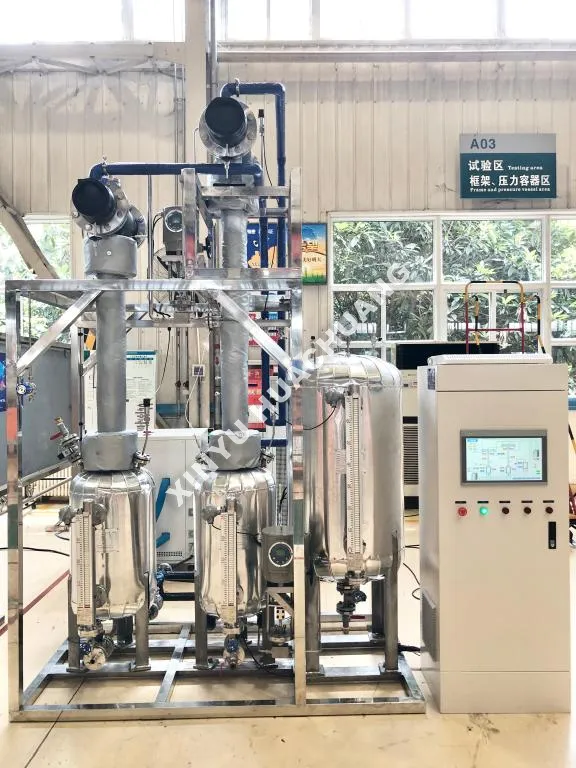

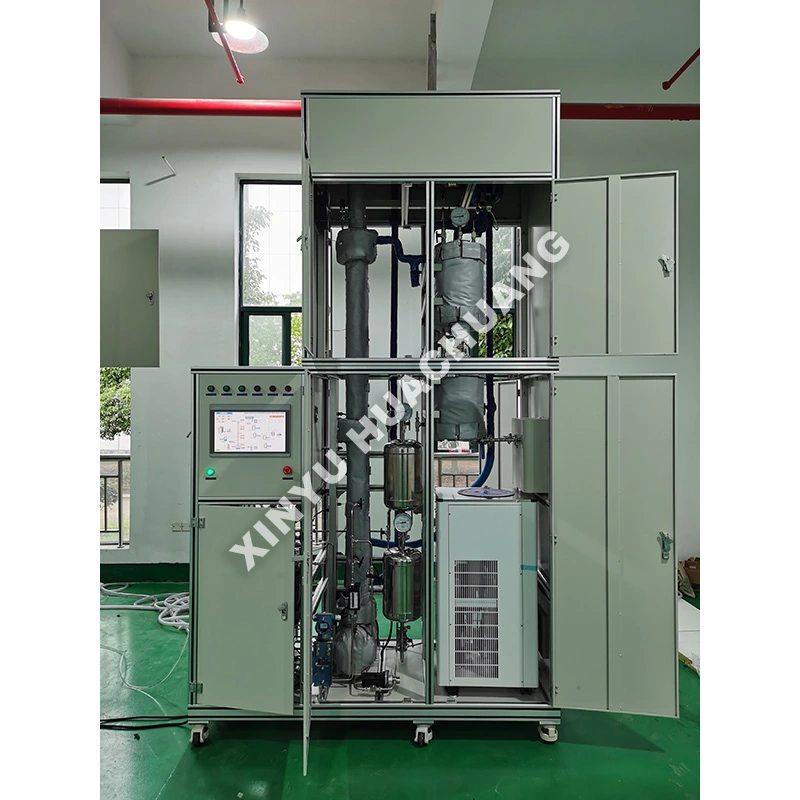

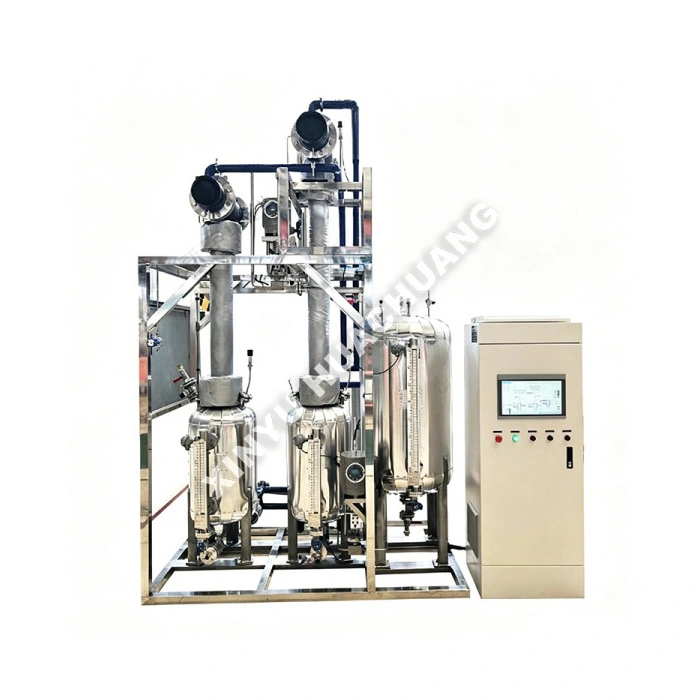

XINYU HUACHUANG Gas matalan lämpötilan paineistettu tislausyksikkö on edistynyt, all-in-one -erotusjärjestelmä, joka on erityisesti suunniteltu monimutkaisten kaasuseosten erittäin tarkkaan puhdistukseen. Tämä kaasun matalan lämpötilan paineistettu tislausyksikkö, joka on suunniteltu hyödyntämään eri komponenttien kiehumispisteiden ja suhteellisten haihtuvien eroja, toimii matalan lämpötilan ja korkean paineen olosuhteissa ylivoimaisen monivaiheisen höyryn ja nesteen massansiirron saavuttamiseksi. Koko järjestelmä on rakennettu kestävälle ruostumattomasta teräksestä valmistettuun alustaan, jossa on integroitu tislauskolonni, lauhduttimet, keittimet, jäähdytysyksiköt, kompressorit ja älykäs PLC-ohjausjärjestelmä. Tämä kompakti, modulaarinen rakenne takaa helpon asennuksen, saumattoman siirron ja luotettavan suorituskyvyn vaativiin teollisuus- ja tutkimussovelluksiin.

Toimintaperiaate

Kaasun matalan lämpötilan paineistettu tislausyksikkö toimii kryogeenisen jakotislauksen perusperiaatteilla. Monikomponenttinen kaasuseos puristetaan ja esijäähdytetään ennen kuin se menee tislauskolonniin. Kolonnin sisällä matalan lämpötilan ja korkeapaineinen ympäristö mahdollistaa jatkuvan höyryn ja nesteen kosketuksen useiden teoreettisten levyjen tai pakkauskerrosten välillä. Korkeamman kiehumispisteen omaavat komponentit tiivistyvät nesteeksi ja virtaavat alaspäin, kun taas kevyemmät komponentit, joilla on matalampi kiehumispiste, höyrystyvät ja nousevat ylös. Tämä tarkka monivaiheinen massansiirto erottaa tehokkaasti kohdekaasun epäpuhtauksista. Integroitu jäähdytyskierto tarjoaa tarvittavan jäähdytyskapasiteetin, kun taas keitin toimittaa höyrystykseen tarvittavan lämmön, kaikkea koordinoi saumattomasti PLC-ohjausjärjestelmä.

Mitkä ovat erottuvat edut?

● Modulaarinen liukukiinnitys: Kaikki ydinkomponentit on integroitu ruostumattomasta teräksestä valmistettuun alustaan, mikä takaa erittäin kompaktin tilan, yksinkertaistetun asennuksen paikan päällä ja joustavuuden yleistä siirtoa varten.

● Erittäin tarkka erotus: Toimii optimoiduissa matalan lämpötilan ja korkean paineen olosuhteissa, mikä maksimoi suhteellisen haihtuvuuden ja varmistaa kohdekaasujen erittäin puhtaan talteenoton.

● Älykäs PLC-automaatio: Sisältää täysin automatisoidun ohjausjärjestelmän, joka säätelee tarkasti lämpötilaa, painetta ja virtausnopeuksia, mikä vähentää merkittävästi manuaalisia toimenpiteitä ja varmistaa vakaan pitkän aikavälin toiminnan.

● Vankka rakenne: Valmistettu korkealaatuisesta ruostumattomasta teräksestä, joka kestää korroosiota ja kryogeenisiä lämpötiloja, mikä takaa laitteiden pitkän käyttöiän ja tuotteen puhtauden.

● Avaimet käteen -ratkaisu: Integroi kompressorit, jäähdytyksen, lämmönvaihtimet ja venttiilit yhdeksi yksiköksi, mikä eliminoi monimutkaisen paikan päällä tapahtuvan putkiston tarpeen ja lyhentää projektin läpimenoaikoja.

Tekniset tiedot

Missä sitä sovelletaan?

● Electronic Specialty Gases: Puolijohteiden valmistukseen tarkoitettujen elektronisten kaasujen erittäin puhdas puhdistus.

● Kylmäaineen talteenotto ja regenerointi: Tehokas kylmäaineiden erottelu ja kierrätys ympäristöystävällisyyden takaamiseksi.

● Kevyiden hiilivetyjen erotus: C2-C4-hiilivetyjen tarkka fraktiointi petrokemian käsittelyssä.

● Teollisuuden jätekaasuresurssien talteenotto: Teollisuuden pakokaasuvirtojen arvostaminen uuttamalla arvokkaita kemiallisia komponentteja.

Käyttöä koskevat varotoimet

● Käynnistystä edeltävä tyhjennys: Suorita aina perusteellinen typen tyhjennys ennen syöttökaasun lisäämistä hapen ja kosteuden poistamiseksi, mikä estää jään tukkeutumisen tai turvallisuusriskit.

● Terminen tasapaino: Anna jäähdytysjärjestelmän saavuttaa matalan lämpötilan tavoitetaso ennen syöttökaasun lisäämistä, jotta kolonnin sisäosat eivät aiheuta lämpöshokkia.

● Paineenvalvonta: Valvo jatkuvasti korkeapaineisia osia ja varmista, että varoventtiilit ovat kalibroituja ja esteettömät.

● Syöttökaasun laatu: Varmista, että syöttökaasu on esisuodatettu hiukkasten ja nestepisaroiden poistamiseksi, jotka voivat likaa tislauspakkausta tai -astioita.

Huolto-opas

● Päivittäin: Tarkista PLC-liitännässä epänormaalit hälytykset, tarkista tarkastuslasien oikea nestetaso ja varmista, ettei niissä ole näkyviä kaasu- tai kylmäainevuotoja.

● Viikoittain/kuukausittain: Tarkista voiteluöljyn taso ja kiertokompressorin kunto. Tarkasta jäähdytysyksikön lauhdutinpatterit pölyn varalta ja puhdista tarvittaessa.

● Neljännesvuosittain: Kalibroi kriittiset paine- ja lämpötilalähettimet varmistaaksesi, että PLC vastaanottaa tarkkoja tietoja. Tarkasta varoventtiilit ja suorita manuaalinen käyttötesti.

● Vuosittain: Ajoita kattava sammutus tislauskolonnin sisäisen kunnon tarkastamiseksi, keittimen ja lauhduttimen lämmönvaihtopinnan puhdistamiseksi ja kaikkien kryogeenisten venttiilien ja tiivisteiden eheyden tarkistamiseksi.

Myynnin jälkeinen palvelu ja tuki

XINYU HUACHUANG on sitoutunut tarjoamaan kattavaa ja luotettavaa myynnin jälkeistä tukea varmistaaksemme laitteidesi jatkuvan ja tehokkaan toiminnan. Asiantunteva palvelutiimimme on aina valmis auttamaan sinua.

Kattava takuu

Ylpeänä tarjoamme laitteillemme kahden vuoden takuun. Tänä aikana tarjoamme ilmaisia ​​huolto- ja korjauspalveluita kaikkiin laatuun liittyviin ongelmiin, lukuun ottamatta virheellisestä toiminnasta, luvattomista muutoksista tai ylivoimaisesta esteestä johtuvia. Kahden vuoden takuuajan ylittäville laitteille tarjoamme edelleen elinikäisiä huoltopalveluita veloittamalla vain varaosista ja työstä.

Nopea reagointimekanismi

Tarjoamme 7 × 24 tunnin ammattitaitoista puhelintukea. Saatuaan vikailmoituksen tekninen tiimimme vastaa 24 tunnin kuluessa ja tarjoaa toimivan ratkaisun. Jos tarvitaan huoltopalvelua paikan päällä, ammattitaitoiset insinöörimme saapuvat laitoksellesi viikon kuluessa. Erikoistilanteissa, joissa laitetta ei voida korjata, vaihdamme sen ehdoitta uuteen yksikköön tai tarjoamme korvaavan laitteen kahden vuoden takuuaikana tai ryhdymme tarvittaviin toimenpiteisiin normaalin toiminnan palauttamiseksi.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Kuinka kaasun matalan lämpötilan paineistettu tislausyksikkö saavuttaa kaasun erotuksen perustasolla?

V: Yksikkö toimii kryogeenisellä jakotislauksella. Monikomponenttinen kaasuseos ensin puristetaan ja esijäähdytetään, sitten se menee tislauskolonniin, jossa matalan lämpötilan ja korkeapaineinen ympäristö mahdollistaa jatkuvan höyryn ja nesteen kosketuksen. Komponentit, joilla on korkeampi kiehumispiste, tiivistyvät nesteeksi ja virtaavat alaspäin, kun taas kevyemmät komponentit höyrystyvät ja nousevat huipulle, mikä saavuttaa tarkan erottelun monivaiheisen massansiirron avulla.

Kysymys 2: Miksi kaasuseos puristetaan ja esijäähdytetään ennen kuin se menee tislauskolonniin?

V: Puristus nostaa kaasun painetta, mikä muuttaa höyry-neste-tasapainoa ja nostaa kunkin komponentin nesteytyslämpötilaa. Esijäähdytys tuo seoksen sitten lähemmäksi kastepistettään ennen kuin se menee kolonniin. Yhdessä nämä vaiheet vähentävät jäähdytyskuormaa kolonnin sisällä ja parantavat yleistä erotustehokkuutta.

Q3: Mikä rooli integroidulla jäähdytyssyklillä on tislausprosessissa?

V: Integroitu jäähdytyssykli tarjoaa tarvittavan jäähdytyskapasiteetin matalan lämpötilan ylläpitämiseksi kolonnin sisällä. Ilman tätä jatkuvaa jäähdytystä kondensoitunut neste höyrystyisi uudelleen ja massansiirtoprosessi katkeaisi. Jäähdytyssykli toimii yhdessä keittimen kanssa ja ylläpitää tarkkaa lämpögradienttia, joka tarvitaan tehokkaaseen erotteluun.

Kysymys 4: Miten keitin vaikuttaa erotusprosessiin?

V: Uudelleenkeitin toimittaa höyrystykseen tarvittavan lämmön tislauskolonnin pohjalla. Höyrystämällä alaspäin virtaava neste osittain uudelleen, se synnyttää nousevan höyryvirran, joka ohjaa vastavirtaisen massansiirron teoreettisten levyjen tai tiivistekerrosten poikki. Tämä jatkuva höyryn ja nesteen vaihto rikastaa asteittain jokaista komponenttia vastaavalla alueellaan.
