Metaanin uudistamisen kokeellinen yksikkö

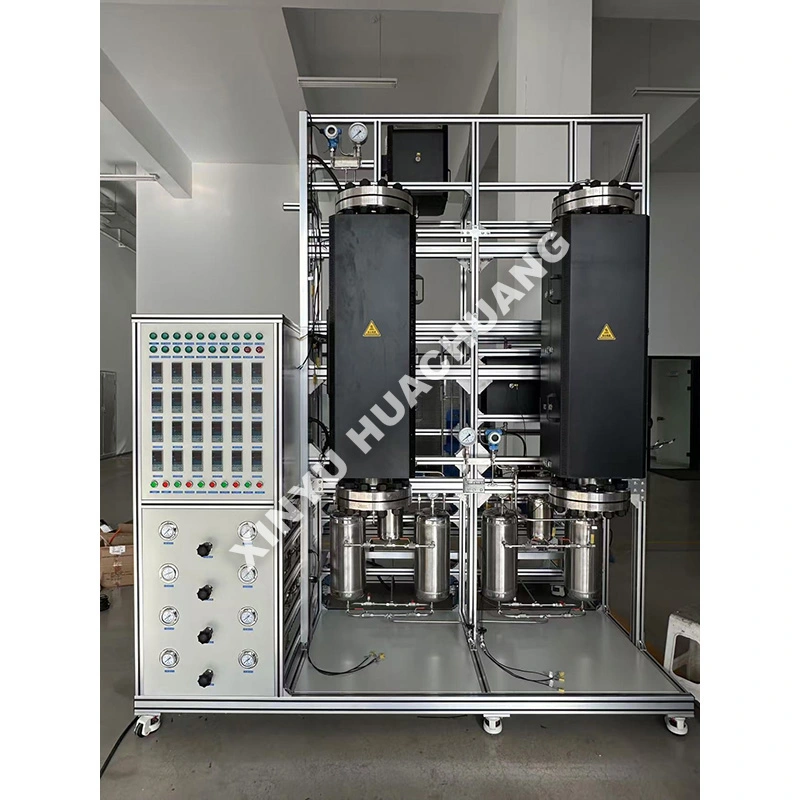

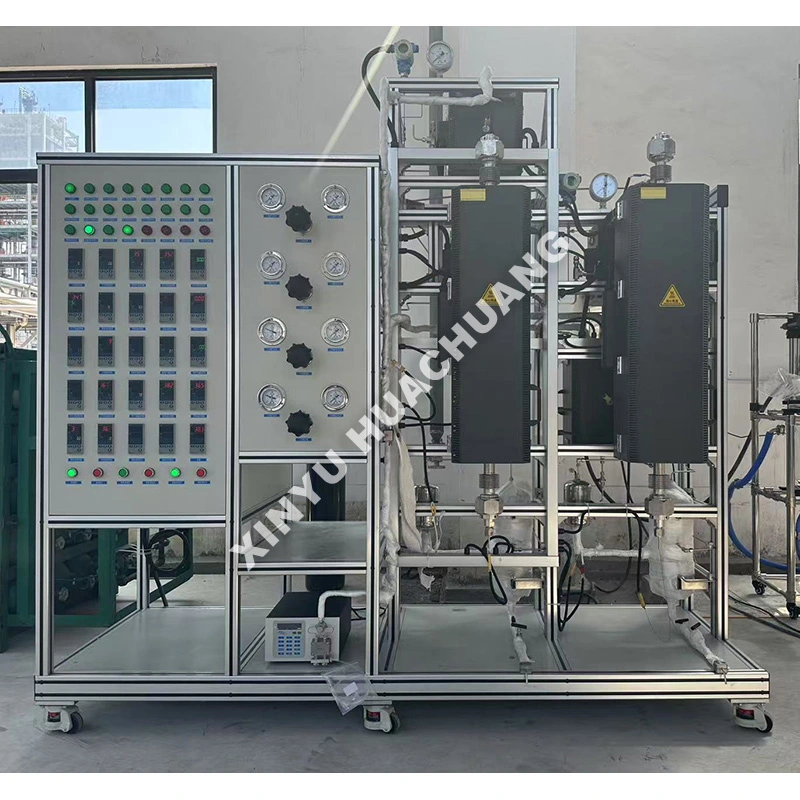

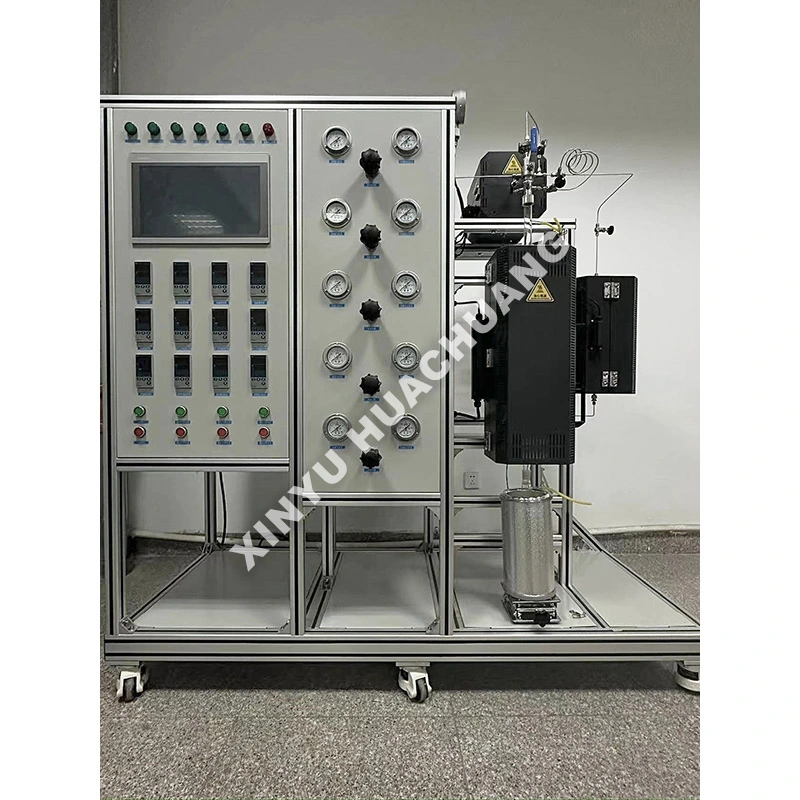

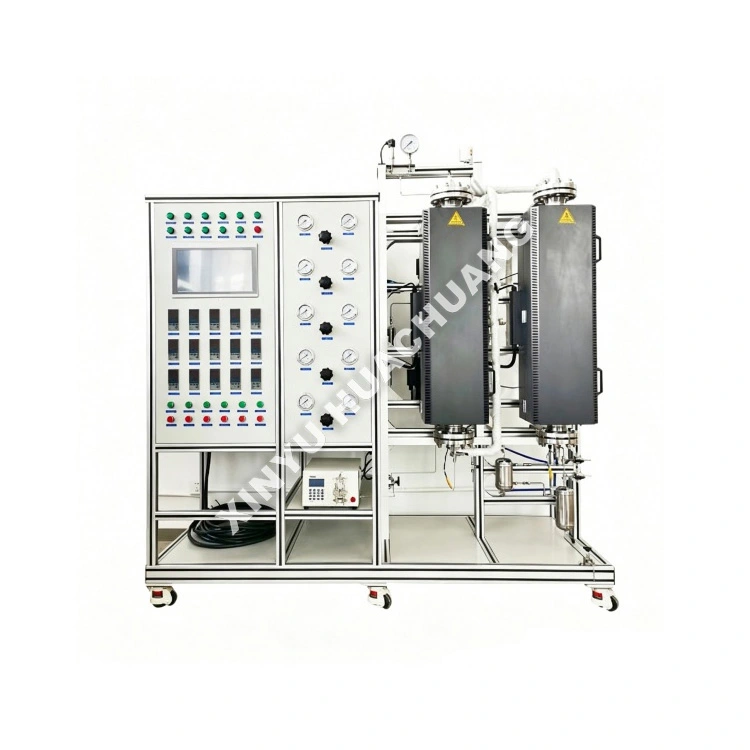

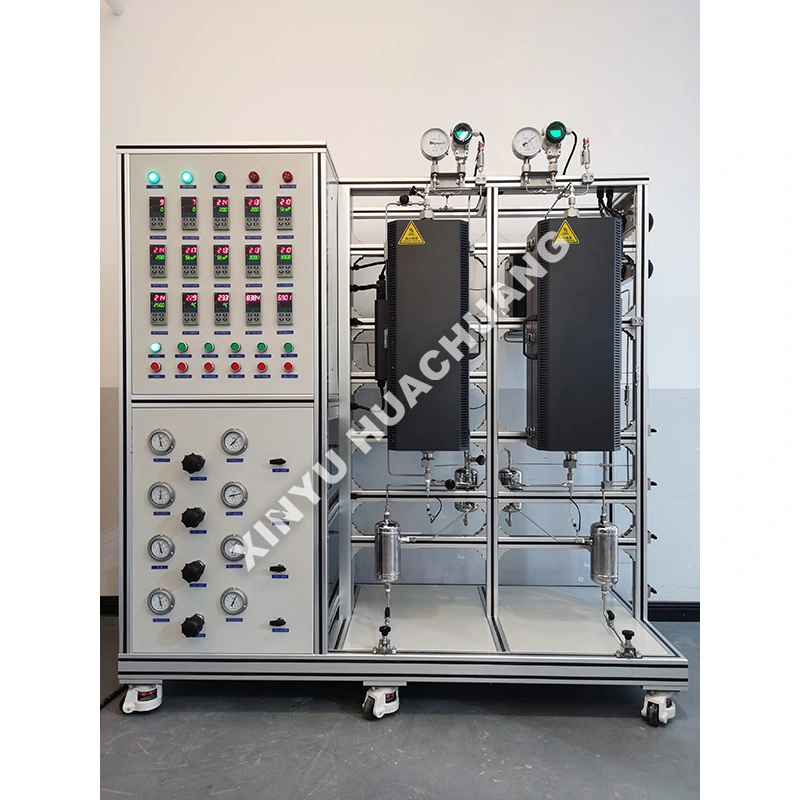

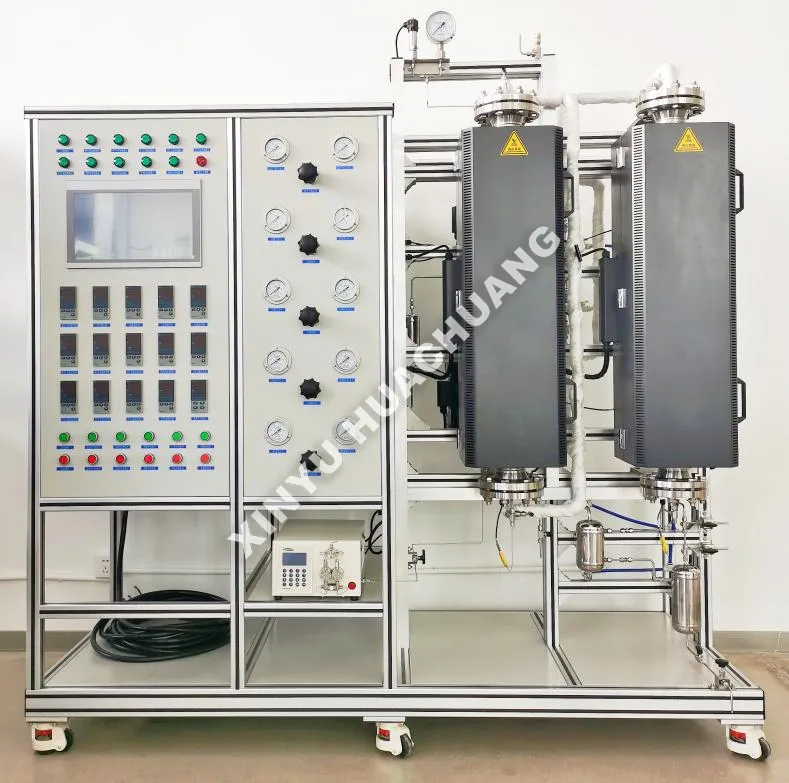

XINYU HUACHUANG Methane Reforming Experimental Unit on pitkälle automatisoitu laboratorioreaktorijärjestelmä, joka on suunniteltu tarkkaan synteesikaasun tuotantoon ja kineettiseen tutkimukseen. Suunniteltu simuloimaan teollista höyrymetaanireformointia (SMR) ja kuivareformointia (DRM) ja säätelee tarkasti lämpötilaa, painetta ja kaasu-hiilisuhdetta. Älykkäällä PLC-automaatiolla ja monitasoisilla turvalukoilla varustettu yksikkö on ihanteellinen katalyytin seulomiseen, prosessien optimointiin ja vedyn tuotannon tutkimukseen energia- ja petrokemian aloilla.

Toimintaperiaate

Metaanireformointikokeellinen yksikkö toimii täysin automatisoidun sekvenssin kautta: endotermisiä reformointireaktioita simuloidaan korotetuissa lämpötiloissa, jolloin massavirtauksen säätimet mittaavat tarkasti metaanin ja sekoitetaan sitten joko höyryn (lämmitetyn kuplimen kautta) tai hiilidioksidin kanssa. Esilämmityksen jälkeen kaasumainen syöttö menee kiinteäpetireaktoriin, joka on täytetty nikkelipohjaisella tai jalometallikatalyytillä, jossa reformointi muuttaa metaanin vedyksi ja hiilimonoksidiksi. Koko prosessin ajan yksikkö ylläpitää vaadittua korkean lämpötilan profiilia edistyneen lämpötilan säätöjärjestelmän avulla, kun taas sen online-kaasuanalyysimoduuli seuraa jatkuvasti tuotteen koostumusta, mikä mahdollistaa metaanin konversion ja tuloksena olevan H₂/CO-suhteen reaaliaikaisen laskennan.

Tärkeimmät edut

● Korkean lämpötilan tarkkuus: Kehittynyt monivyöhyke PID-lämmitys varmistaa tasaisen lämpötilan jakautumisen jopa 900 ℃ asti, mikä on kriittistä endotermisille reformointireaktioille.

● Monipuolinen prosessisimulointi: Tukee höyrymetaanireformointia (SMR), kuivareformointia (DRM) ja autotermistä reformointia (ATR) yksinkertaisesti säätämällä syöttökaasun koostumusta.

● Tarkka höyrynhallinta: Integroitu lämmitetty kuplitus- ja höyrystinjärjestelmä varmistaa tarkan ja vakaan vesi-hiilisuhteen (S/C) ilman kondensaatiota syöttölinjoissa.

● Älykäs automaatio: PLC-PC-integroitu ohjaus mahdollistaa automaattisen tiedonkeruun, historiallisen käyrän luomisen ja valvomattoman pitkän aikavälin käytön.

● Vankka ja turvallinen rakenne: Reaktorit on valmistettu korkeita lämpötiloja kestävistä korroosiota kestävistä seoksista (esim. SS316L, Inconel), ja niissä on monitasoiset turvalukitussuojat ylilämpötilan, ylipaineen ja liekkien sammumista varten.

Tekniset tiedot

Sovellusalueet

● Vedyn tuotanto: T&K polttokennojen ja jalostamoiden vedyn höyrymetaanireformointiin (SMR).

● Hiilen talteenotto ja hyödyntäminen: Metaanin kuivareformointi (DRM) muuttaa CH4:n ja CO2:n arvokkaaksi synteesikaasuksi.

● Katalyytin seulonta: Ni-pohjaisten, jalometallien (Ru, Rh, Pt) ja perovskiittikatalyyttien testaus reformointireaktioiden suorittamiseksi.

● Prosessin optimointi: Lämpötilan, paineen ja S/C-suhteiden vaikutusten tutkiminen metaanin konversioon ja koksinkestävyyteen.

● Akateeminen tutkimus: Kineettiset perustutkimukset ja katalyytin deaktivointimekanismit.

Käyttöä koskevat varotoimet

● Höyrylinjan lämmitys: Varmista aina, että höyrynkehitysjärjestelmä ja kaikki alavirran putkistot on lämmitetty ja eristetty kunnolla, jotta vesi ei tiivisty, mikä voi vahingoittaa katalysaattoria.

● Inertti tyhjennys: Tyhjennä reaktori aina inertillä kaasulla (N2 tai Ar) ennen kuumennusta ja ennen höyryn tai reaktiivisten kaasujen lisäämistä hapettumisen tai räjähtävien seosten estämiseksi.

● Jäähdytysjärjestys: Pysäytä ensin nesteen syöttö kokeen jälkeen ja jatka sitten inertin kaasun virtausta jäähdyttäen samalla reaktoria huoneenlämpötilaan ennen sammuttamista.

● Kaasuturvallisuus: Metaani ja vety ovat erittäin syttyviä. Varmista, että kaikki liitännät on vuototestattu ja että järjestelmää käytetään hyvin ilmastoidussa tilassa, jossa on kaasuilmaisimet.

Huolto-opas

● Päivittäin: Tarkista kaasupullon paineet, MFC-lukemat ja kuplituslaitteen veden taso. Varmista, että pakokaasu on tuuletettu tai käsitelty kunnolla.

● Viikoittain/kuukausittain: Puhdista tai vaihda kaasusuodattimet ja kosteuslukot. Tarkista reaktorin tiivisteet, venttiilit ja letkut korroosion tai vuotojen varalta.

● Neljännesvuosittain: Kalibroi massavirtauksen säätimet ja lämpötila-anturit testaustarkkuuden ylläpitämiseksi. Tarkista PLC-kaapin sähköliitäntöjen tiiviys.

● Katalyytin käsittely: Lataa ja pura katalysaattorit varovasti, jotta ne eivät murskaudu. Tarkkaile paineen laskua säännöllisesti; äkillinen nousu viittaa koksaan tai kerroksen tukkeutumiseen, mikä vaatii regeneraatiota tai vaihtamista.

Myynnin jälkeinen palvelu ja tuki

XINYU HUACHUANG on sitoutunut tarjoamaan kattavaa ja luotettavaa myynnin jälkeistä tukea varmistaaksemme laitteidesi jatkuvan ja tehokkaan toiminnan. Asiantunteva palvelutiimimme on aina valmis auttamaan sinua.

Kattava takuu

Ylpeänä tarjoamme laitteillemme kahden vuoden takuun. Tänä aikana tarjoamme ilmaisia ​​huolto- ja korjauspalveluita kaikkiin laatuun liittyviin ongelmiin, lukuun ottamatta virheellisestä toiminnasta, luvattomista muutoksista tai ylivoimaisesta esteestä johtuvia. Kahden vuoden takuuajan ylittäville laitteille tarjoamme edelleen elinikäisiä huoltopalveluita veloittamalla vain varaosista ja työstä.

Nopea reagointimekanismi

Tarjoamme 7 × 24 tunnin ammattitaitoista puhelintukea. Saatuaan vikailmoituksen tekninen tiimimme vastaa 24 tunnin kuluessa ja tarjoaa toimivan ratkaisun. Jos tarvitaan huoltopalvelua paikan päällä, ammattitaitoiset insinöörimme saapuvat laitoksellesi viikon kuluessa. Erikoistilanteissa, joissa laitetta ei voida korjata, vaihdamme sen ehdoitta uuteen yksikköön tai tarjoamme korvaavan laitteen kahden vuoden takuuaikana tai ryhdymme tarvittaviin toimenpiteisiin normaalin toiminnan palauttamiseksi.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Kuinka tämä metaanireformointikokeellinen yksikkö estää katalyytin koksauksen ja deaktivoitumisen pitkäaikaisen testauksen aikana?

V: Koksaus on kriittinen haaste metaanin uudistamisessa. Yksikössämme on tarkasti säädettävä Steam-to-Carbon (S/C) -suhteen säätöjärjestelmä, joka varmistaa optimaalisen stoikiometrian hiilen laskeuman estämiseksi. Lisäksi tarjoamme valinnaisen pre-reformer-moduulin, joka muuntaa korkeammat hiilivedyt ennen pääputkireaktoria ja toimii alhaisemmissa lämpötiloissa vakaiden ja leutojen olosuhteiden takaamiseksi, mikä pidentää merkittävästi katalyytin käyttöikää koeajojen aikana.

Kysymys 2: Voidaanko tämä yksikkö sovittaa sekä metaanihöyryreformointiin (SMR) että metaanin kuivareformointiin (DRM)?

V: Kyllä, laite on erittäin monipuolinen. Se on varustettu itsenäisillä, erittäin tarkoilla massavirtaussäätimillä (MFC) sekä H2O-syötölle (höyrystimen kautta) että CO₂-syötölle. Tämän ansiosta tutkijat voivat vaihtaa saumattomasti SMR- ja DRM-prosessien välillä tai jopa testata bi-reformointia arvioidakseen katalyytin suorituskykyä ja synteesikaasun (H₂/CO-suhde) laatua vaihtelevissa hiilidioksidi- ja höyryympäristöissä.

Kysymys 3: Kuinka järjestelmä ylläpitää tarkat lämpötilaprofiilit, kun otetaan huomioon reformointireaktion erittäin endoterminen luonne?

V: Reformointireaktio vaatii huomattavan energiankulutuksen (700–1 000 °C). Metaaninreformointikokeellinen yksikkömme käyttää monivyöhykkeistä ohjelmoitavaa sähkölämmitysuunia edistyneellä mukautuvalla PID-säädöllä. Useita termopareja on sijoitettu strategisesti reaktoriputkeen lämpötilaprofiilin tarkkailemiseksi reaaliajassa. Industrial PLC säätää dynaamisesti lämmitystehoa endotermisen jäähdytyselementin kompensoimiseksi, mikä varmistaa erittäin tarkat kineettiset tiedot.

Q4: Kuinka korkean lämpötilan tuotekaasu jäähdytetään ja analysoidaan turvallisesti menettämättä tärkeitä tietoja?

V: Laitteessa on erikoistunut, monivaiheinen kaasunkäsittelyjärjestelmä. Korkean lämpötilan jätevesi kulkee ensin nopean sammutusjäähdyttimen läpi pysäyttääkseen välittömästi mahdolliset toissijaiset reaktiot. Sitten se kulkee erittäin tehokkaan lauhduttimen ja kaasu-neste-erottimen läpi reagoimattoman höyryn ja veden poistamiseksi. Kuivattu synteesikaasu ohjataan sitten online-kaasukromatografiin (GC) CH4-konversion, CO-, CO2- ja H2-saatojen tarkkaa, reaaliaikaista analysointia varten.

Q5: Mitä turvamekanismeja on käytössä korkean lämpötilan vedyn ja hiilimonoksidin käsittelemiseksi kokeellisten epäonnistumisten aikana?

V: Turvallisuus on ensiarvoisen tärkeää synteesikaasua käsiteltäessä. Methane Reforming Experimental Unit sisältää kattavan turvallisuusmatriisin. Jos metaanivirtauslähetin epäonnistuu tai lämpötilan karkaaminen havaitaan, PLC laukaisee välittömästi hätäpysäytyksen (ESD). Se katkaisee automaattisesti hiilivetyjen syötön, avaa typen tyhjennysventtiilit inertoidakseen reaktorin ja aktivoi poistoilman räjähdysmäisen kaasun kerääntymisen estämiseksi ja suojaa sekä käyttäjää että laitteita.
