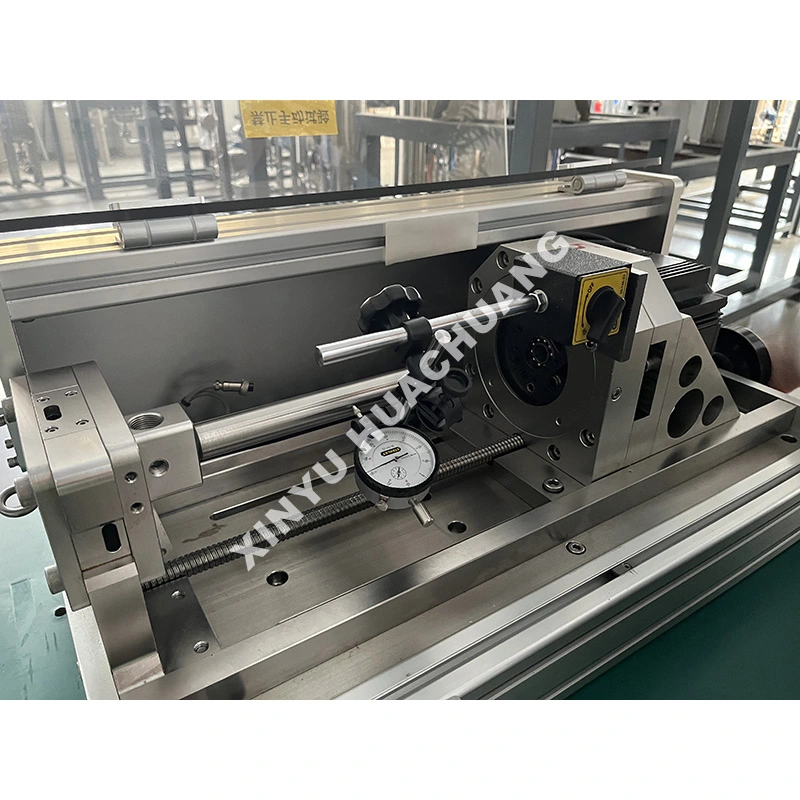

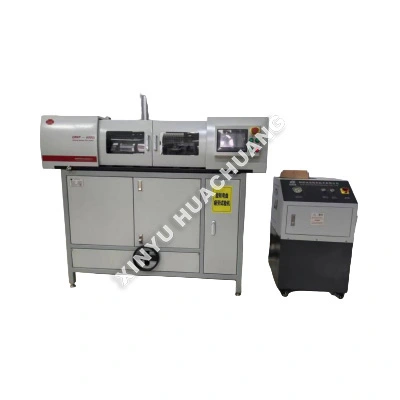

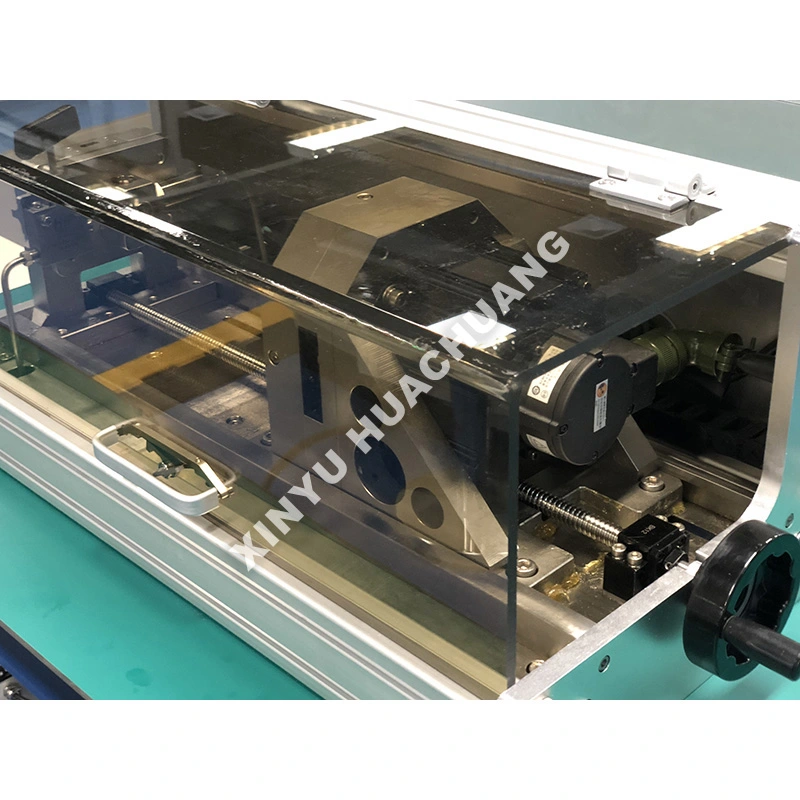

Putkien liitosten taivutuksen väsymistestauskone

XINYU HUACHUANG -putkiliitosten taivutusväsymystestauskone on erittäin erikoistunut, teollisuuskäyttöön tarkoitettu testauslaite, joka on erityisesti suunniteltu arvioimaan putkilinjan komponenttien rakenteellista eheyttä ja väsymisikää toistuvissa taivutuskuormissa. Tämä putkilinjan komponenttien taivutusväsymysten testauskone, joka on suunniteltu simuloimaan todellisia dynaamisia jännityksiä, soveltaa tarkasti syklisiä taivutusmomentteja halkeamien alkamisen ja etenemisen arvioimiseen. Varustettu älykkäällä PLC/PC-automaatiolla ja monitasoisilla turvalukoilla, se varmistaa turvallisen, ilman valvontaa pitkäkestoisen toiminnan samalla kun se tarjoaa erittäin toistettavia S-N-käyrätietoja T&K:ta, laadunvalvontaa ja alan sertifiointia varten.

Toimintaperiaate

Putkenliittimen taivutusväsymystestauskone toimii kiinnittämällä putken tai liittimen näytteen tiukasti ja käyttämällä hallittua, toistuvaa taivutusmomenttia käyttämällä erittäin tarkkoja servohydraulisia tai servo-sähköisiä toimilaitteita. Kone voidaan konfiguroida yksitasoiseen taivutukseen, kiertotaivutukseen tai monimutkaiseen moniakseliseen kuormitukseen putkilinjan todellisten käyttöjännitysten simuloimiseksi. Koko testin ajan järjestelmä tarkkailee ja tallentaa jatkuvasti parametreja, kuten taivutuskulma, kohdistettu momentti, syklien määrä ja venymä. Testi päättyy automaattisesti, kun näyte murtuu tai saavuttaa ennalta määritellyn vuotorajan, mikä antaa tarkat väsymisikätiedot.

Missä se loistaa?

● Erittäin tarkka syklinen kuormitus: Sisältää huippuluokan servotoimilaitteet ja punnituskennot, jotka varmistavat monimutkaisten taivutusaaltomuotojen (sini, kolmio, lohko) tarkan ja vakaan soveltamisen minimaalisella kohinalla.

● Multi-Axis Testing Capability: Supports single-plane, double-plane, and rotary bending fatigue tests to accurately simulate real-world pipeline installation and operational stresses.

● Älykäs tiedonkeruu: Integroitu PC-ohjelmisto tallentaa automaattisesti reaaliaikaiset käyrät (Moment-Angle, Cycle-Failure), laskee väsymisajan ja luo kattavat testiraportit.

● Vankka ja turvallinen rakenne: Rakennettu vahvalla valurungolla ja monitasoisilla turvalukoilla (ylikuormitussuoja, hätäpysäytys, murtumien estäminen, vuotojen havaitseminen) takaamaan käyttäjän turvallisuuden ja laitteiden pitkän käyttöiän.

● Mukautettava kiinnitys: Tarjoaa laajan valikoiman erikoiskiinnittimiä ja päätyliittimiä, jotka tukevat eri halkaisijoiden, seinämänpaksuuksien ja liitosgeometrioita.

Tekniset tiedot

Missä sitä sovelletaan?

● Öljy- ja kaasuteollisuus: poraputkien, kotelon, putkien ja putkiliitosten väsymisarviointi äärimmäisen syklisen taipumisen aikana.

● Petrokemian ja sähköntuotanto: Lämmönvaihdinputkien, kattilaputkien ja korkeapaineisten höyrylinjojen testaus.

● Auto- ja ilmailuala: Arvioi pakojärjestelmien, polttoainelinjojen ja hydrauliletkujen kestävyyttä tärinän ja taipumisen alaisena.

● Rakentaminen ja infrastruktuuri: Teräsrakenteiden putkien, rakennustelineiden ja siltakomponenttien väsymisiän arviointi.

● Lääketieteelliset laitteet: Testaa katetrien, ohjauslankojen ja stenttien joustavuutta ja väsymiskestävyyttä.

Käyttöä koskevat varotoimet

● Oikea näytteen kohdistus: Varmista aina, että näyte on täysin kohdistettu kiinnikkeissä, jotta vältytään tahattomalta aksiaaliselta kuormitukselta tai epäkeskoiselta taipumiselta, joka voi vääristää väsymistuloksia.

● Puristusvoiman tarkastus: Varmista, että puristusvoima on riittävä estämään näytteen liukuminen korkean syklin testauksen aikana, mutta ei niin suuri, että se aiheuttaa ennenaikaista puristamista tarttumispisteissä.

● Vuodon havaitsemisasetukset: Kiinnitä onttojen putkien osien sisäinen paineenvalvontajärjestelmä ja vuodontunnistusanturit aina ennen testin aloittamista.

● Asteittainen kuormitus: Hyödynnä ohjelmiston ohjelmoitavaa nostotoimintoa lisätäksesi taivutuksen amplitudia asteittain tavoitetasolle, estäen iskukuormituksen.

Huolto-opas

● Päivittäin: Tarkista kaikki kiinnityslaitteet ja kahvat kulumisen, halkeamien tai muodonmuutosten varalta. Tarkista hydrauliöljyn tasot (tarvittaessa) ja varmista, että kaikki turvalukot toimivat oikein.

● Viikoittain/kuukausittain: Voitele kaikki liikkuvat liitokset, ohjauskiskot ja toimilaitteen vivustot valmistajan ohjeiden mukaisesti. Puhdista testialue ja tarkista sähköliitäntöjen löysyys.

● Neljännesvuosittain: Suorita punnituskennojen, kulmaanturien ja paineanturien kattava järjestelmäkalibrointi käyttämällä sertifioituja vertailustandardeja. Tarkista hydrauliletkut ja liittimet kulumisen tai vuotojen varalta.

● Jälkitesti: Noudata aina oikeaa sammutusjärjestystä näytteen murtuman jälkeen. Poista rikkinäinen näyte varovasti, puhdista kiinnikkeet ja tarkasta toimilaite äkillisen kuorman irtoamisen aiheuttamien vaurioiden varalta.

Myynnin jälkeinen palvelu ja tuki

XINYU HUACHUANG on sitoutunut tarjoamaan kattavaa ja luotettavaa myynnin jälkeistä tukea varmistaaksemme laitteidesi jatkuvan ja tehokkaan toiminnan. Asiantunteva palvelutiimimme on aina valmis auttamaan sinua.

Kattava takuu

Ylpeänä tarjoamme laitteillemme kahden vuoden takuun. Tänä aikana tarjoamme ilmaisia ​​huolto- ja korjauspalveluita kaikkiin laatuun liittyviin ongelmiin, lukuun ottamatta virheellisestä toiminnasta, luvattomista muutoksista tai ylivoimaisesta esteestä johtuvia. Kahden vuoden takuuajan ylittäville laitteille tarjoamme edelleen elinikäisiä huoltopalveluita veloittamalla vain varaosista ja työstä.

Nopea reagointimekanismi

Tarjoamme 7 × 24 tunnin ammattitaitoista puhelintukea. Saatuaan vikailmoituksen tekninen tiimimme vastaa 24 tunnin kuluessa ja tarjoaa toimivan ratkaisun. Jos tarvitaan huoltopalvelua paikan päällä, ammattitaitoiset insinöörimme saapuvat laitoksellesi viikon kuluessa. Erikoistilanteissa, joissa laitetta ei voida korjata, vaihdamme sen ehdoitta uuteen yksikköön tai tarjoamme korvaavan laitteen kahden vuoden takuuaikana tai ryhdymme tarvittaviin toimenpiteisiin normaalin toiminnan palauttamiseksi.

Usein kysytyt kysymykset (FAQ)

Q1: Kuinka kone simuloi putkilinjan todellisia käyttöjännityksiä?

V: Kone kiinnittää tiukasti putken tai liittimen näytteen ja käyttää hallittuja, toistuvia taivutusmomentteja käyttämällä erittäin tarkkoja servohydraulisia tai servo-sähköisiä toimilaitteita. Se voidaan konfiguroida yksitasoiseen taivutukseen, pyörivään taivutukseen tai monimutkaiseen moniakseliseen kuormitukseen, jotta se toistaa todelliset jännitysolosuhteet, joita putkilinjat kokevat käytössä – mukaan lukien maan painuma, lämpölaajeneminen ja tärinän aiheuttama väsymys.

Q2: Mitä parametreja järjestelmä valvoo väsymistestin ajan?

V: Järjestelmä tallentaa jatkuvasti taivutuskulmaa, kohdistettua momenttia, syklien määrää ja venymätietoja reaaliajassa. Tämän kattavan tietojoukon avulla insinöörit voivat piirtää S-N-käyrät (jännitys vs. jaksojen lukumäärä) ja määrittää putkilinjan komponentin tarkan väsymisiän määritetyissä kuormitusolosuhteissa.

Q3: Kuinka kone määrittää, milloin näyte on epäonnistunut?

V: Testi päättyy automaattisesti, kun näyte murtuu tai saavuttaa ennalta määritellyn vuotokynnyksen. Paineistettujen putkien testeissä järjestelmä tarkkailee sisäistä painetta ja havaitsee painehäviön, joka osoittaa seinän läpi kulkevan halkeaman, varmistaen, että väsymismittaus heijastaa todellista vikaa mielivaltaisten syklirajojen sijaan.

Kysymys 4: Voiko kone testata sekä suoria putkiosia että liittimiä, kuten kulmakappaleita ja tiiä?

V: Kyllä. Kiinnitysjärjestelmä ja toimilaitteen kokoonpano ovat säädettävissä suorien putkiosien, kulmakappaleiden, tiipien, laippojen ja muiden putkistojen liitososien sovittamiseksi. Jokainen näytetyyppi voidaan testata sen kriittisimmässä taivutustilassa putkiston heikoimman kohdan tunnistamiseksi.

Kysymys 5: Miksi taivutusväsymystestaus on välttämätöntä putkilinjan hyväksymiselle?

V: Öljyn ja kaasun, kemiallisen käsittelyn ja sähköntuotannon putkistot ovat alttiina syklisille taivutuskuormituksille, jotka johtuvat maan liikkeestä, lämpökierrosta ja laitteiden tärinästä. Taivutusväsymystestaus tarjoaa syklistä vikaantumistiedot, joita tarvitaan tarkastusvälien asettamiseen, suunnittelumarginaalien validointiin ja putkiston eheysstandardien, kuten API 570 ja ASME B31.3, noudattamisen varmistamiseen.
