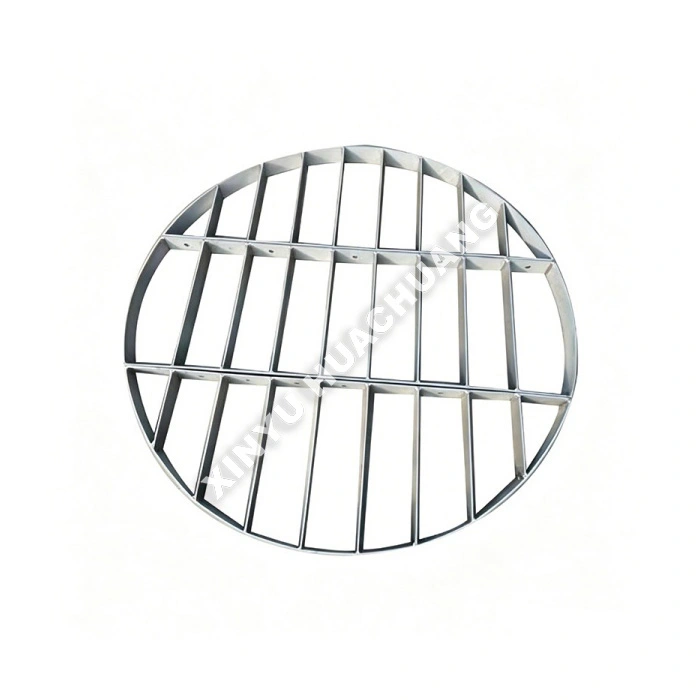

Tislaustornin pakkaustukiristikko

XINYU HUACHUANG -tislaustornin pakkaustukiristikko on kriittinen rakennekomponentti, joka on erityisesti suunniteltu halkaisijaltaan pienille laboratorio- ja pilottimittakaavaisille pakattuille torneille. Suunniteltu kestämään strukturoidun tai satunnaisen pakkauksen paino ja maksimoimalla avoimen alueen, tämä tislaustornin tiivisteen tukiristikko varmistaa esteettömän höyryn ja nesteen virtauksen ja estää kolonnin tulvimisen. Sen vankka mutta avoin rakenne tekee siitä ihanteellisen perustan korkean erotustehokkuuden saavuttamiseksi T&K- ja pilottitestausympäristöissä.

Toimintaperiaate

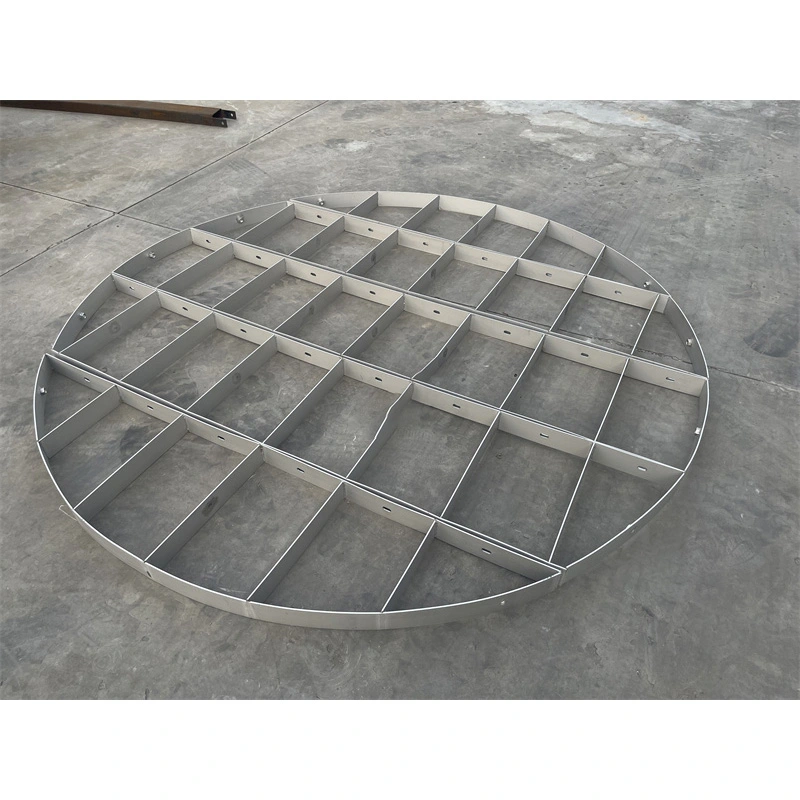

Tislaustornin pakkaustukiristikko toimii tarjoamalla jäykän, vaakasuoran alustan pakkauskerroksen pohjalle. Se on rakennettu pysty- tai vaakapalkeista, jotka on järjestetty luomaan korkea vapaa poikkileikkauspinta-ala. Tämä avoin geometria sallii nousevan höyryn ja laskevan nesteen kulkemisen läpi minimaalisella painehäviöllä ja samalla estää tiivistehiukkasten putoamisen alaosaan. Ristikon sileä pinta auttaa myös estämään hiukkasten kerääntymistä ja likaantumista kolonnin pohjalle.

Missä se loistaa?

● Suuri avoin alue ja matala painehäviö: Maksimoi vapaan poikkipinta-alan varmistaakseen tasaisen höyry-nesteen virtauksen ja estää pullonkauloja halkaisijaltaan pienissä pylväissä.

● Suuri mekaaninen lujuus: Suunniteltu tukemaan luotettavasti pakkauskerroksen painoa ja kestämään käyttöpaineen vaihteluita ilman muodonmuutoksia.

● Anti-Fouling Design: Sileät pinnat ja optimoitu tankoväli estävät kiinteiden aineiden, polymeerien tai hiukkasten kerääntymisen ja tukkimisen alustaan.

● Tarkkuussovitus: Räätälöity vastaamaan täydellisesti laboratorio- ja pilottilasi- tai metallipylväiden sisähalkaisijaa, mikä varmistaa, ettei nestettä pääse ohittamaan.

● Monipuoliset materiaalit: Saatavana SS304/316L-, Hastelloy-, PTFE- ja lasimateriaaleina, jotka vastaavat prosessisi kemiallista yhteensopivuutta.

Tekniset tiedot

Missä sitä sovelletaan?

● Akateemiset ja T&K-laboratoriot: Kineettiset perustutkimukset, erotusprosessin visualisointi ja katalyyttitestaukset.

● Pilottimittakaavaiset tehtaat: Silloittaa kuilua työpöytätutkimuksen ja -kehityksen sekä hienokemikaalien ja lääkkeiden teollisen mittakaavan välillä.

● Eteeriset öljyt ja luonnonuutteet: Hellävarainen, erittäin puhdas lämpöherkkien terpeenien ja tuoksujen erottaminen.

● Erikoisliuottimet: arvokkaiden orgaanisten liuottimien jatkuva talteenotto ja erittäin tehokas puhdistus.

● Ruoka ja juoma: Luonnollisten makujen tiivistäminen ja bioaktiivisten yhdisteiden uuttaminen.

Käyttöä koskevat varotoimet

● Tarkka vaaitus: Varmista, että tukiristikko on asennettu täysin vaakasuoraan. Epätasainen ristikko voi aiheuttaa nesteen kerääntymistä toiselle puolelle, mikä johtaa vakavaan epäjakaumaan ja heikentyneeseen erotustehokkuuteen.

● Pakkauskoon yhteensopivuus: Varmista, että tislaustornin tiivisteritilän tankojen väli on pienempi kuin pakkauksen vähimmäismitta, jotta hiukkaset eivät putoa läpi.

● Turvallinen kiinnitys: Varmista, että halkaisijaltaan pienissä pylväissä ristikko on kunnolla kiinnitetty tai hitsattu, jotta se ei pääse liikkumaan tai nousemaan korkean höyryvirtauksen tai tyhjiötoimintojen aikana.

● Esipuhdistus: Puhdista ristikko aina huolellisesti ennen pakkauksen lataamista poistaaksesi koneistusöljyt, metallilastut tai roskat, jotka voivat saastuttaa prosessisi.

Myynnin jälkeinen palvelu ja tuki

XINYU HUACHUANG on sitoutunut tarjoamaan kattavaa ja luotettavaa myynnin jälkeistä tukea varmistaaksemme laitteidesi jatkuvan ja tehokkaan toiminnan. Asiantunteva palvelutiimimme on aina valmis auttamaan sinua.

Kattava takuu

Ylpeänä tarjoamme laitteillemme kahden vuoden takuun. Tänä aikana tarjoamme ilmaisia ​​huolto- ja korjauspalveluita kaikkiin laatuun liittyviin ongelmiin, lukuun ottamatta virheellisestä toiminnasta, luvattomista muutoksista tai ylivoimaisesta esteestä johtuvia. Kahden vuoden takuuajan ylittäville laitteille tarjoamme edelleen elinikäisiä huoltopalveluita veloittamalla vain varaosista ja työstä.

Nopea reagointimekanismi

Tarjoamme 7 × 24 tunnin ammattitaitoista puhelintukea. Saatuaan vikailmoituksen tekninen tiimimme vastaa 24 tunnin kuluessa ja tarjoaa toimivan ratkaisun. Jos tarvitaan huoltopalvelua paikan päällä, ammattitaitoiset insinöörimme saapuvat laitoksellesi viikon kuluessa. Erikoistilanteissa, joissa laitetta ei voida korjata, vaihdamme sen ehdoitta uuteen yksikköön tai tarjoamme korvaavan laitteen kahden vuoden takuuaikana tai ryhdymme tarvittaviin toimenpiteisiin normaalin toiminnan palauttamiseksi.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mikä on tislauskolonnin pakkaustukiristikon päätarkoitus?

V: Tukiristikko tarjoaa jäykän, vaakasuoran alustan tiivistekerroksen alaosassa pitämään kaikki pakkauselementit tai rakenteelliset pakkausmoduulit tukevasti paikoillaan. Ilman sitä tiiviste romahtaisi kolonnin alaosaan, estäen höyryn virtauksen ja tuhoaen kokonaan erotuskyvyn.

Kysymys 2: Miten ruudukon suunnittelu minimoi sen vaikutuksen kolonnin suorituskykyyn?

V: Ristikko on rakennettu pysty- tai vaakapalkeista, jotka on järjestetty luomaan suuri vapaa poikkipinta-ala, usein yli 90 %. Tämä avoin geometria mahdollistaa nousevan höyryn ja laskevan nesteen kulkemisen läpi minimaalisella painehäviöllä, mikä varmistaa, ettei itse ristikko tule pullonkaulaksi massansiirtoprosessissa.

Kysymys 3: Miksi kiinnittymisenestorakenne on tärkeä tukiristikolle?

V: Tukiristikko sijaitsee tiivistekerroksen alimmassa kohdassa, jossa hiukkaset, polymeerisaostumat ja kiteytyneet suolat kerääntyvät luonnollisesti. Sileä pinta ja avoin geometria estävät materiaalin kerääntymisen kolonnin alaosaan, mikä vähentää puhdistukseen liittyvien seisokkien tiheyttä ja ylläpitää tasaista painehäviötä koko kampanjan ajan.

Kysymys 4: Kuinka tukiristikon koko on sen yläpuolella olevaan pakkaukseen nähden?

V: Ritikon aukon koko sovitetaan huolellisesti pakkausmittojen kanssa, jotta tiivisteelementit eivät putoa läpi. Satunnaisessa pakkaamisessa ristikon aukot ovat huomattavasti pienempiä kuin pienin pakkauselementti. Strukturoitua pakkausta varten ristikko on suunniteltu vastaamaan moduulin jalanjälkeä ja tarjoamaan tasaisen tuen koko sängylle.

Q5: Mitä rakennusmateriaaleja on saatavilla tukiritiloihin?

V: Tukiritilät ovat saatavilla SS304/316L:ssä vakiosovelluksiin, Hastelloyssa ja titaanissa syövyttäviin ympäristöihin ja hiiliteräksestä suojapinnoitteella kustannusherkkään asennuksiin. Materiaali valitaan sopimaan kolonnin kuoren materiaaliin ja prosessiolosuhteisiin, mikä takaa galvaanisen yhteensopivuuden ja pitkän käyttöiän.
