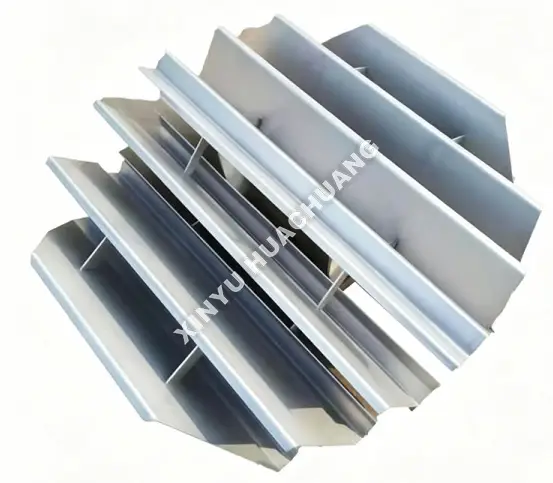

Nesteiden keräysalusta

XINYU HUACHUANG -nestekeräysalusta on tärkeä tornin sisäinen komponentti, joka on erityisesti suunniteltu sieppaamaan, keräämään ja jakamaan nestettä halkaisijaltaan pienissä pakattuissa kolonneissa. Tämä nesteenkeräysalusta, joka on suunniteltu estämään seinän virtausta ja ylläpitämään erottelutehokkuutta, varmistaa tasaisen höyryn ja nesteen kosketuksen koko pakkauskerroksessa. Sen kompakti ja vankka rakenne tekee siitä ihanteellisen laboratorio-, pilottitason torniin ja prosesseihin, jotka vaativat välisyöttöä tai sivuvetoa.

Mikä on nesteen keräysalusta?

Liquid Collector Tray on vaakasuora kattila, joka on asennettu tislaus-, absorptio- tai strippauskolonnien pakkausosien väliin. Se vangitsee tiivistettä alas virtaavan nesteen ja jakaa sen tasaisesti alla olevaan kerrokseen. Tämä nesteenkeräysalusta on välttämätön kolonnin tehokkuuden ylläpitämiseksi korkeissa pilottitorneissa, joissa nesteen huonojako voi vaikuttaa suorituskykyyn vakavasti. Se toimii myös alustana välisyöttö-, sivuveto- tai lämpötilanvalvontapisteille.

Miksi tämä?

● Ylivoimainen nesteenkeräys: Optimoitu pannugeometria ja riittävä syvyys takaavat täydellisen nesteen talteenoton jopa suurilla höyrynopeuksilla.

● Anti-Wall-Flow Design: Kehätiivisterenkaat ja ohjauslevyt estävät nestettä ohittamasta tiivistettä ja virtaamasta alas kolonnin seiniä pitkin.

● Suuri höyryn läpikulkualue: Avoin nousuputken rakenne minimoi painehäviön ja sallii rajoittamattoman höyryn virtauksen keräimen läpi.

● Vankka rakenne: Rakennettu ensiluokkaisesta SS304/316L-materiaalista tai erikoisseoksista kestämään lämpörasitusta ja syövyttäviä ympäristöjä.

● Modulaarinen asennus: Tarkasti valmistetut osat varmistavat nopean asennuksen ja täydellisen tasauksen tornin sisällä.

Tekniset tiedot

Valintasuunnitelma

● Määritä neste- ja höyrykuormitukset: Laske nesteen odotettu virtausnopeus ja höyryn nopeus tarkasti. Tämä määrittää nesteenkeräysalustalta vaaditun astian syvyyden, nousuputken koon ja höyryn kulkualueen.

● Arvioi tornin halkaisija: Varmista, että alusta on mitoitettu tarkasti laboratorio- tai pilottikolonnin halkaisijan mukaan vuotojen estämiseksi.

● Materiaalien yhteensopivuus: Valitse sopiva metallurgia prosessin lämpötilan ja kemiallisen aggressiivisuuden perusteella. Vakio SS316L kattaa useimmat sovellukset; erittäin syövyttävät ympäristöt vaativat Hastelloyn.

● Toimintovaatimukset: Määritä, tarvitseeko lokero lisäominaisuuksia, kuten sivusuuttimia, välisyöttöpisteitä tai uudelleenjakotoimintoja.

Laaduntarkastusprosessi

● Materiaalin tarkastus: Tarkastele saapuvat metallilevyt ja hitsausmateriaalit metallurgisen vaatimustenmukaisuuden varmistamiseksi.

● Mittatarkkuus: Tarkka mittaus kattilan syvyyden, nousuputken halkaisijan ja yleisen tasaisuuden takaamiseksi oikean istuvuuden ja nesteen keräämisen varmistamiseksi.

● Hitsauksen laatu: Kattava visuaalinen ja NDT-tarkastus (NDT-testaus) kaikille hitseille tiiviin toiminnan varmistamiseksi.

● Pintakäsittely: Passivoinnin tai pinnoitteen laadun varmistaminen korroosionkestävyyden varmistamiseksi ankarissa käyttöympäristöissä.

● Asennustesti: Modulaaristen osien kokoamista edeltävä tarkastus varmistaaksesi oikean kohdistuksen ja tiivistyksen ennen toimitusta.

Myynnin jälkeinen palvelu ja tuki

XINYU HUACHUANG on sitoutunut tarjoamaan kattavaa ja luotettavaa myynnin jälkeistä tukea varmistaaksemme laitteidesi jatkuvan ja tehokkaan toiminnan. Asiantunteva palvelutiimimme on aina valmis auttamaan sinua.

Kattava takuu

Ylpeänä tarjoamme laitteillemme kahden vuoden takuun. Tänä aikana tarjoamme ilmaisia ​​huolto- ja korjauspalveluita kaikkiin laatuun liittyviin ongelmiin, lukuun ottamatta virheellisestä toiminnasta, luvattomista muutoksista tai ylivoimaisesta esteestä johtuvia. Kahden vuoden takuuajan ylittäville laitteille tarjoamme edelleen elinikäisiä huoltopalveluita veloittamalla vain varaosista ja työstä.

Nopea reagointimekanismi

Tarjoamme 7 × 24 tunnin ammattitaitoista puhelintukea. Saatuaan vikailmoituksen tekninen tiimimme vastaa 24 tunnin kuluessa ja tarjoaa toimivan ratkaisun. Jos tarvitaan huoltopalvelua paikan päällä, ammattitaitoiset insinöörimme saapuvat laitoksellesi viikon kuluessa. Erikoistilanteissa, joissa laitetta ei voida korjata, vaihdamme sen ehdoitta uuteen yksikköön tai tarjoamme korvaavan laitteen kahden vuoden takuuaikana tai ryhdymme tarvittaviin toimenpiteisiin normaalin toiminnan palauttamiseksi.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mikä on nesteenkeräysalustan ensisijainen tehtävä pakatussa kolonnissa?

V: Nesteenkeräysalusta vangitsee nesteen, joka virtaa alas ylhäältä olevasta tiivisteosasta ja jakaa sen tasaisesti alla olevaan pakkauspetiin. Ilman tätä alustaa nestemäinen epäjakauma kerääntyy useille pakkausosille, mikä heikentää asteittain erottelutehokkuutta. Keräysalusta olennaisesti "nollaa" nesteen jakautumisen jokaisella pakkausrajalla.

Q2: Miksi nesteenkeräysalusta on välttämätön korkeissa pilottitorneissa?

V: Korkeissa torneissa, joissa on useita tiivisteosia, nesteellä on taipumus ajelehtia kohti kolonnin seinämää laskeutuessaan, mikä aiheuttaa yhä vakavamman epäjakauman jokaisen peräkkäisen osan kohdalla. Ilman keräysastioita osien välissä tämä kumulatiivinen vaikutus voi tehdä alemmista tiivisteosista lähes tehottomia ja tuhlata kallista katalyyttiä tai pakkausmateriaalia.

Q3: Mitä muita toimintoja keräilyalustalla on uudelleenjaon lisäksi?

V: Keräysalusta toimii myös alustana välisyöttöön, välituotteiden sivuvetolle ja lämpötilan valvontapisteiden asentamiseen. Nämä lisätoiminnot tekevät siitä monipuolisen prosessinhallintatyökalun, ei vain nesteen uudelleenjakelulaitetta.

Kysymys 4: Miten keräysallas on suunniteltu minimoimaan painehäviö?

V: Tarjottimen vapaa poikkipinta-ala on suuri – usein yli 85 % – jotta nouseva höyry pääsee kulkemaan läpi mahdollisimman pienellä vastuksella. Nesteen keräysvyöhykkeet on sijoitettu strategisesti laskevan nesteen vangitsemiseksi höyryn virtausreittiä tukkimatta, mikä säilyttää pakatun kolonnin toiminnan alhaiset painehäviöt.

Q5: Mitä materiaaleja käytetään yleisesti nesteenkeräysalustassa?

V: Keräysalustat valmistetaan tyypillisesti SS304/316L:stä vakiosovelluksiin, Hastelloysta tai titaanista erittäin syövyttävissä ympäristöissä ja PTFE-vuoratusta teräksestä fluorikemian sovelluksiin. Materiaalivalikoima vastaa prosessiväliaineita ja käyttöolosuhteita pitkän käyttöiän varmistamiseksi.
